Trik mengganti lampu backlight ( CCFL ) pada Laptop


Dalam panduan ini cara membongkar sebuah layar LCD laptop dalam rangka untuk melepas dan mengganti lampu latar ( CCFL ).
Mengganti lampu backlight bukanlah tugas yang mudah bahkan untuk teknisi berpengalaman.
jika anda melakukan sesuatu yang salah, secara permanen akan merusak layar LCD dan anda harus membeli LCD yang baru. Maka dari itu anda harus extra hati-hati dalam menjalani tutorial ini.

Beberapa rekomendasi sebelum anda memulai pekerjaan ini.
1. Bekerjalah di sebuah ruangan yang bersih, pasti anda tidak ingin debu bersarang dalam layar LCD Anda.
2. Membuat catatan atau mendokumentasikan dengan kamera digital atau pun kamera hp, sehingga anda tahu cara merakit layar LCD anda kembali.
3. Sebelum anda melepas sesuatu, lihatlah lebih dekat pada bagian itu dan menghafal bagaimana cara memasangnya kembali.
4. Bila anda merakit layar LCD besihkan kotoran debu dengan kuwas halus atau mesin kompresor udara dan jangan gunakan kain.

Lampu latar ( CCFL ) terletak di dalam layar LCD, jadi terpisah dengan LCD.
Pada artikel ini saya tidak akan menjelaskan cara membongkar layar LCD dari laptop, pada artikel ini layar LCD sudah terlepas dari laptop.

Langkah 1.
Lepaskan solasi lengket dan kertas timah dari belakang layar dan lem di suatu tempat sehingga anda dapat menggunakannya kembali nanti, ketika Anda merakit layar.


Lihat Gambar:





Langkah 2.
Lepaskan solasi lengket yang membungkus kabel lampu latar.

Lihat Gambar:





Langkah 3.
Pada gambar layar dibawah ini papan pcb sirkuit hijau direkatkan pada bingkai plastik dengan double tape pada sisinya. Hati-hati melepas bingkai plastik yang menempel pada papan sirkuit, jangan melenturkan atau menekuk papan sirkuit.

Lihat Gambar:





Langkah 4.
Papan sirkuit yang telah dilepaskan dari double tape.

Lihat Gambar:





Langkah 5.
Posisikan layar LCD berdiri atau tidurkan dekat sisi meja lalu lepaskan bingkai logam penahan LCD dari frame plastik.
ada banyak pengait kunci pada semua sisi frame, anda dapat membukanya dengan obeng kecil atau dengan testpen.

Lihat Gambar:





Langkah 6.
Lanjutkan memisahkan bingkai logam dari dasar bingkai plastik.

Lihat Gambar:





Langkah 7.
Pada gambar berikut anda dapat melihat bingkai LCD, papan sirkuit dan dasar layar telah dipisahkan.
Hati-hati, jangan menyentuh komponen internal/dalam dengan jari-jari anda dan pegang semua komponen internal dari samping.

Lihat Gambar:





Langkah 8
letakan bingkai logam, LCD dan papan sirkuit disamping dinding.
anda akan membutuhkannya kembali ketika anda akan merakit semuanya kembali bersama-sama.

Lihat Gambar:





Langkah 9.

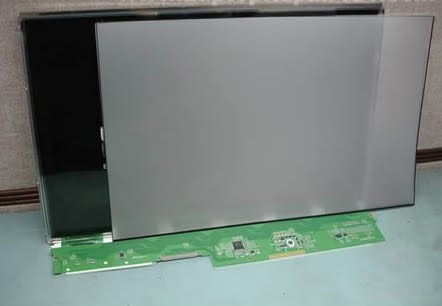

Akan ada beberapa lapisan transparan didalamnya, berhati-hatilah melepasnya dari dasar layar.
jangan pisahkan lapisan, letakan secara bersamaan disamping dinding.

Lihat Gambar:





Langkah 10.
Simpan semua secara teratur agar tidak repot pada saat merakitnya kembali.

Lihat Gambar:





Langkah 11.
lepaskan logam penutup dari lampu latar ( CCFL ).

Lihat Gambar:





Langkah 12.
Cover logam penutup backlight telah dilepaskan.

Lihat Gambar:





Langkah 13.
Lampu latar ( CCFL ) kabelnya yang diarahkan melalui kait plastik kecil.

Lihat Gambar:





Langkah 14.
Lepaskan kabel lampu backlight dari jalurnya.

Lihat Gambar:





Langkah 15.

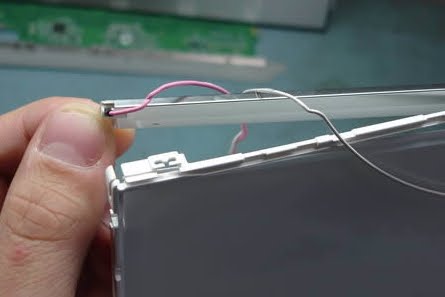

Mungkin ini bagian tersulit dalam proses pembongkaran yaitu melepas lampu backlight dan reflektor.
Lampu backlight ini berada di dalam reflektor sehingga anda harus melepas keduanya dan kemudian memisahkannya.
Sebelum anda melepas lampu backlight dan reflektor , perhatikan dengan cermat bagaimana hal itu dirakit dan dipasang ke dasar layar.

Lihat Gambar:





Langkah 16.
Reflektor ini terpasang pada dasar layar dengan sebuah double tape.

Lihat Gambar:





Langkah 17.
Setelah reflektor dilepas dari dasar layar, Anda dapat mulai melepas lampu backlight.
Seperti yang anda lihat pada gambar, tandailah sisi kiri reflektor dengan titik merah.
jadi sewaktu anda memasangnya kembali, anda tidak bingung.

Lihat Gambar:





Langkah 18.
Lampu latar ( CCFL ) telah dilepas dari reflektor.

Lihat Gambar:





Langkah 19.
Untuk mengakses lampu backlight anda harus melepas topi karet dari kedua sisi lampu.
pergunakan sarung tangan karet untuk menyentuh lampu backlight.
